当前位置：首页 > 产品中心

锑化镓GaSb

GaSb单晶基片GaSb（锑化镓）晶体‌是一种典型的Ⅲ-Ⅴ族直接带隙半导体材料，具有窄禁带宽度、高电子迁移率以及与InAs、AlSb等材料良好的晶格匹配特性，使其在中红外光电子器件、高速电子器件和新能...

砷化铟InAs

InAs单晶基片砷化铟 (InAs) 是一种重要的Ⅲ-Ⅴ族化合物半导体材料，以其极高的电子迁移率和窄带隙特性，在红外光电子领域和高频器件应用中占据核心地位。以 InAs 单晶为衬底可以生长 InAsS...

磷化铟InP

磷化铟InP 磷化铟InP单晶材料是第二代Ⅲ-Ⅴ族化合物半导体，具有闪锌矿结构，因其卓越的高频、光电性能，成为 5G 通信、光模块及毫米波器件的核心衬底材料。InP作为 1.3μm...

锗Ge

锗(Ge)锗(Ge)单晶是一种重要的红外光学和半导体材料，具有高折射率、优异的红外透过性能和良好的机械强度等特点。锗单晶广泛应用于制发光二极管（LED）、垂直腔面发射激光器（VCSEL）、大功率激光器...

砷化镓GaAs

砷化镓（GaAs）砷化镓（GaAs）是一种重要的III-V族化合物半导体材料，因其优异的电子迁移率、直接带隙、高频及耐辐射等特性，被广泛应用于覆盖了从民用通信到国防航天的高科技领域。砷化镓...

氧化锌ZnO

氧化锌ZnO氧化锌(ZnO)具有60mev的激子束缚能以及室温下3.73ev带宽使之成为紫外以及可见光发光材料，具有半导体、发光、压电、电光、闪烁等性能。独特的性质使其在光电子器件（如发光二极管、激光...

氮化镓GaN

氮化镓‌(GaN) GaN材料具有禁带宽度大、击穿电场高、电子迁移率高等特性，使得GaN功率器件具备高频、高效、低导通损耗、高功率密度等显著优势，是研制微电子器件、光电子器件的新型半导体材料...

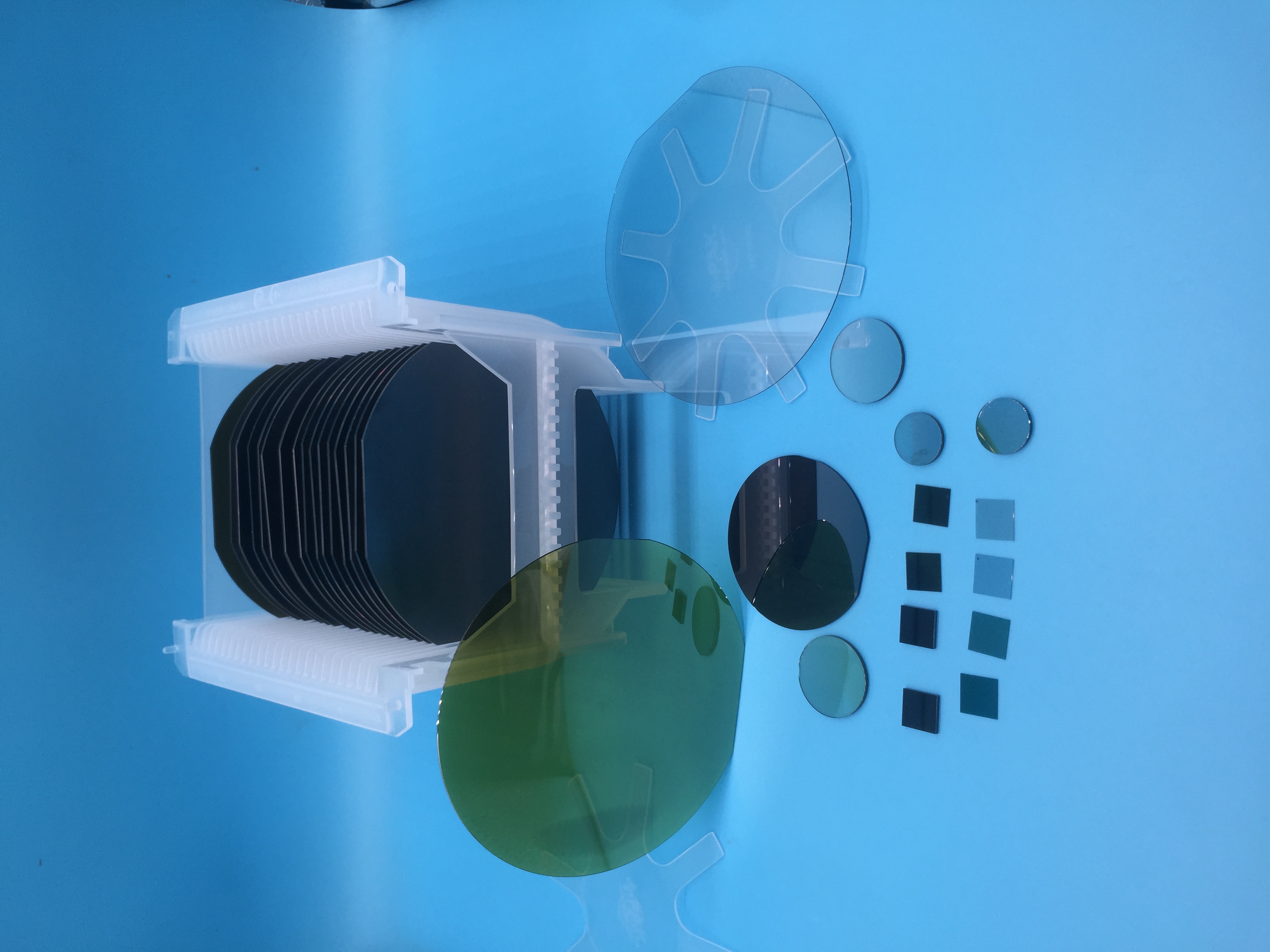

碳化硅 SiC

碳化硅SiC碳化硅晶片是由碳和硅制备成的宽禁带半导体单晶薄片，主要作为衬底使用，其具有高禁带宽度、高击穿电场、高热导率等特性。根据电阻率不同，可分为导电型和半绝缘型。导电型碳化硅晶片主要用...

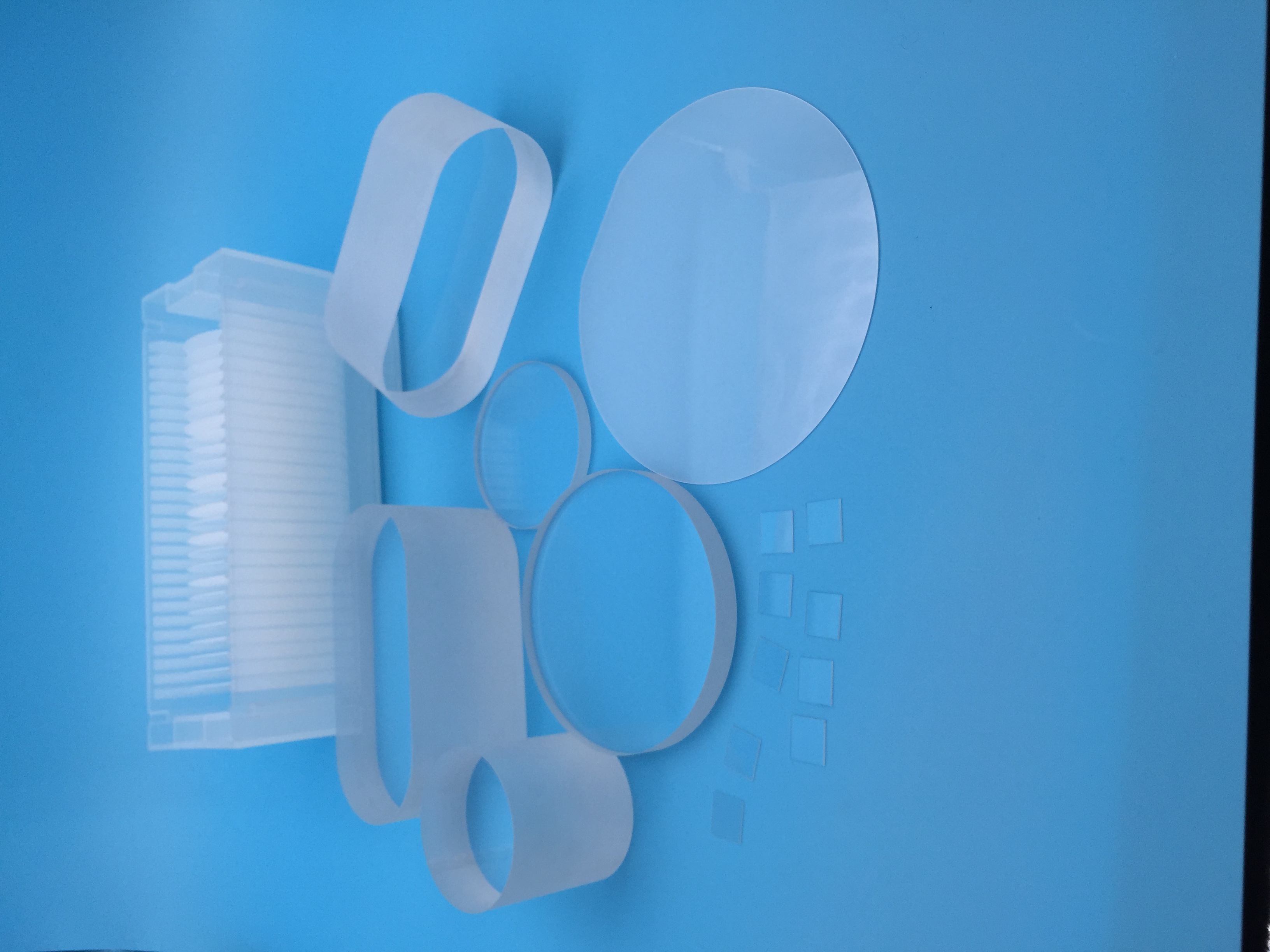

三氧化二铝Al2O3

三氧化二铝Al2O3

蓝宝石（Sapphire）蓝宝石（Sapphire,又称白宝石，分子式为Al2O3）单晶耐高温、导热好、硬度高、透红外，化学稳定性好，广泛应用在LED制造、LD激光器、激光窗口和红外光学元件、微电子集...
