砷化镓GaAs
  • 砷化镓(GaAs)是一种重要的III-V族化合物半导体材料,因其优异的电子迁移率、直接带隙、高频及耐辐射等特性,被广泛应用于覆盖了从民用通信到国防航天的高科技领域。砷化镓是外延生长氮化镓(GaN)等材料的理想基板,在激光二极管(LD)和发光二极管(LED)光电子领域的应用尤为突出;其高电子迁移率使其成为5G通信、卫星通信和雷达系统中的核心材料,另外砷化镓基太阳能电池在航天和地面聚光光伏系统中表现优异。
产品介绍

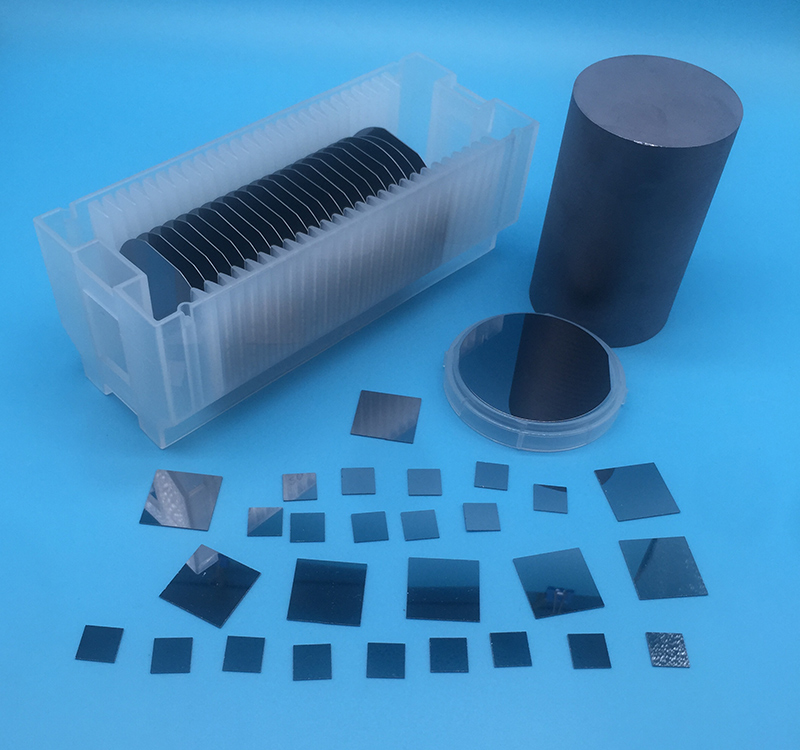

砷化镓(GaAs)



砷化镓(GaAs)是一种重要的III-V族化合物半导体材料,因其优异的电子迁移率、直接带隙、高频及耐辐射等特性,被广泛应用于覆盖了从民用通信到国防航天的高科技领域。砷化镓是外延生长氮化镓(GaN)等材料的理想基板,在激光二极管(LD)和发光二极管(LED)光电子领域的应用尤为突出;其高电子迁移率使其成为5G通信、卫星通信和雷达系统中的核心材料,另外砷化镓基太阳能电池在航天和地面聚光光伏系统中表现优异。



主要性能参数

晶体结构

面心立方

晶胞参数

5.6535 Å

熔点

1238 °C

密度

5.32(g/cm3)

莫式硬度

4.5

热膨胀系数‌

5.9–6.0 × 10⁻⁶ /K

热导率‌

‌0.52 W/(cm·K)‌

比热容

 0.326   J/g·K

禁带宽度

1.424 eV‌@300K

电子迁移率‌

8500 cm²/V·s‌(300 K,为硅的5–6倍)‌

介电常数‌

11.1–13.18‌

光吸收边‌

约 ‌870 nm‌(近红外)

高温行为‌

600 °C 以下稳定‌,不被非氧化性酸侵蚀,800   °C以上 开始解离,易氧化

工作频率上限‌

可用于 ‌>250 GHz‌ 高频器件 ‌

类 型

SI

N

P

掺杂物质

不掺杂

掺Si

掺Zn

电 阻 率Ωcm

≥5*10⁷

(0.8-9) ×10-3

10-3~10-2

载流子浓度/cm3

/

(0.4-4) ×1018

(1-2)*1019

迁移率cm2/(V.s)

>4500

~6000

60-80

EPD

≤5000∕cm2

尺寸

5x5mm、10×5mm、10×10mm、15×15mm、Dia50.8mm、 Dia100mm

厚度

0.35mm、0.625mm

尺寸公差

<±0.2mm<>

厚度公差

<±0.025mm<>

抛光

单面或双面

晶面定向精度

±0.5°

边缘定向精度

2°(特殊要求可达到1°以内)

取向

<100>、<110>、<111>等

粗糙度

Ra<   0.5nm

包装

100级洁净袋,1000级超净室

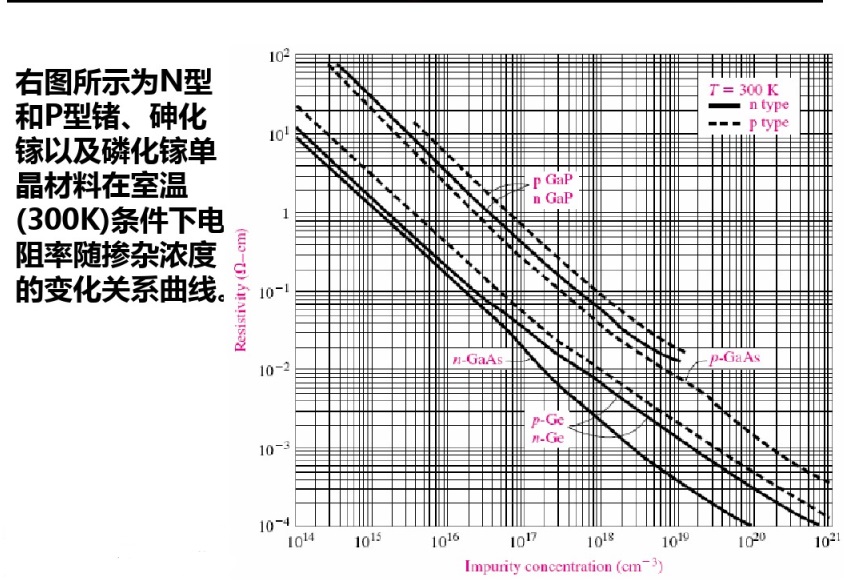

 GaAs 电阻率与掺杂浓度关系曲线.jpg
